Semáforo com Micro:bit

Como referenciar este texto: Semáforo com Micro:bit’. Rodrigo Terra. Publicado em: 17/01/2025. Link da postagem: https://www.makerzine.com.br/educacao/semaforo-com-microbit/.

Conteúdos que você verá nesta postagem

Este projeto utiliza o Micro:bit para criar um sistema funcional de semáforo para pedestres e carros. Ele explora conceitos básicos de eletrônica, programação por blocos e lógica sequencial, sendo ideal para iniciantes e educadores que desejam ensinar habilidades práticas de programação e circuitos. Com o suporte das imagens fornecidas, o sistema é montado usando LEDs, resistores, uma protoboard e as saídas digitais do Micro:bit.

Lógica


					Inicialização

    Configurar os pinos de saída do Micro:bit:
        Pino P0: LED verde (pedestres).
        Pino P1: LED vermelho (pedestres).
        Pino P2: LED verde (carros).
        Pino P3: LED amarelo (carros).
        Pino P4: LED vermelho (carros).
    Inicializar todos os LEDs:
        Desligar os LEDs (P0, P1, P2, P3, P4).
    Mostrar uma inicialização na matriz de LEDs do Micro:bit (opcional).


Loop Principal

Repetir para sempre:

    Estado 1: Verde para carros, vermelho para pedestres
        Ligar o LED verde dos carros (P2).
        Ligar o LED vermelho dos pedestres (P1).
        Aguardar 5 segundos.

    Estado 2: Amarelo para carros
        Desligar o LED verde dos carros (P2).
        Ligar o LED amarelo dos carros (P3).
        Aguardar 2 segundos.

    Estado 3: Vermelho para carros, verde para pedestres
        Desligar o LED amarelo dos carros (P3).
        Ligar o LED vermelho dos carros (P4).
        Desligar o LED vermelho dos pedestres (P1).
        Ligar o LED verde dos pedestres (P0).
        Aguardar 5 segundos.

    Estado 4: Voltar ao início
        Desligar o LED verde dos pedestres (P0).
        Ligar o LED vermelho dos pedestres (P1).
        Desligar o LED vermelho dos carros (P4).
        Ligar o LED verde dos carros (P2).
        Voltar ao passo 1.



Código escrito


					# Python code
#
basic.show_leds("""
  # # # # #
  # # # # #
  # # # # #
  # # # # #
  # # # # #
  """)
pins.set_pull(DigitalPin.P0, PinPullMode.PullUp)
pins.set_pull(DigitalPin.P1, PinPullMode.PullUp)
pins.set_pull(DigitalPin.P2, PinPullMode.PullUp)
basic.pause(1000)
basic.clear_screen()
pins.set_pull(DigitalPin.P0, PinPullMode.PullDown)
pins.set_pull(DigitalPin.P1, PinPullMode.PullDown)
pins.set_pull(DigitalPin.P2, PinPullMode.PullDown)
basic.pause(1000)

def on_forever():
  pins.set_pull(DigitalPin.P2, PinPullMode.PullUp)
  for index in range(5):
    basic.show_leds("""
      . . . . .
      . . # . .
      . # # # .
      . . # . .
      . # . # .
      """)
    basic.show_leds("""
      . . . . .
      . . # . .
      . . # . .
      . . # . .
      . . # . .
      """)
  for index2 in range(5):
    basic.show_leds("""
      # . . . #
      . # . # .
      . . # . .
      . # . # .
      # . . . #
      """)
    basic.pause(500)
    basic.clear_screen()
    basic.pause(500)
  basic.show_leds("""
    # . . . #
    . # . # .
    . . # . .
    . # . # .
    # . . . #
    """)
  pins.set_pull(DigitalPin.P2, PinPullMode.PullDown)
  pins.set_pull(DigitalPin.P0, PinPullMode.PullUp)
  basic.pause(5000)
  for index3 in range(5):
    pins.set_pull(DigitalPin.P1, PinPullMode.PullUp)
    basic.pause(500)
  pins.set_pull(DigitalPin.P0, PinPullMode.PullDown)
basic.forever(on_forever)




Código blocos

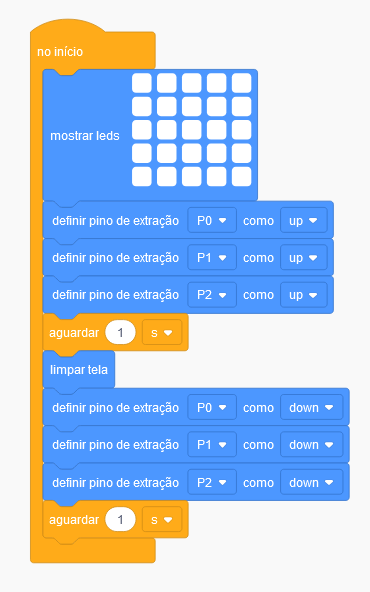

Inicial

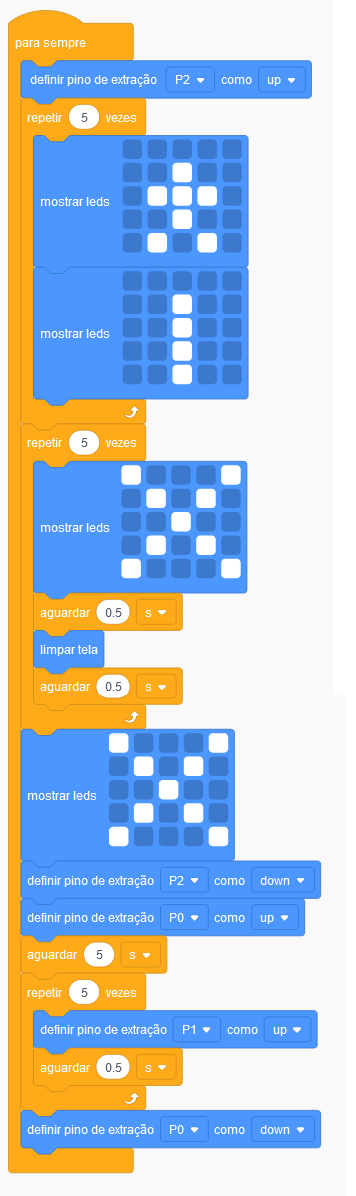

Setup

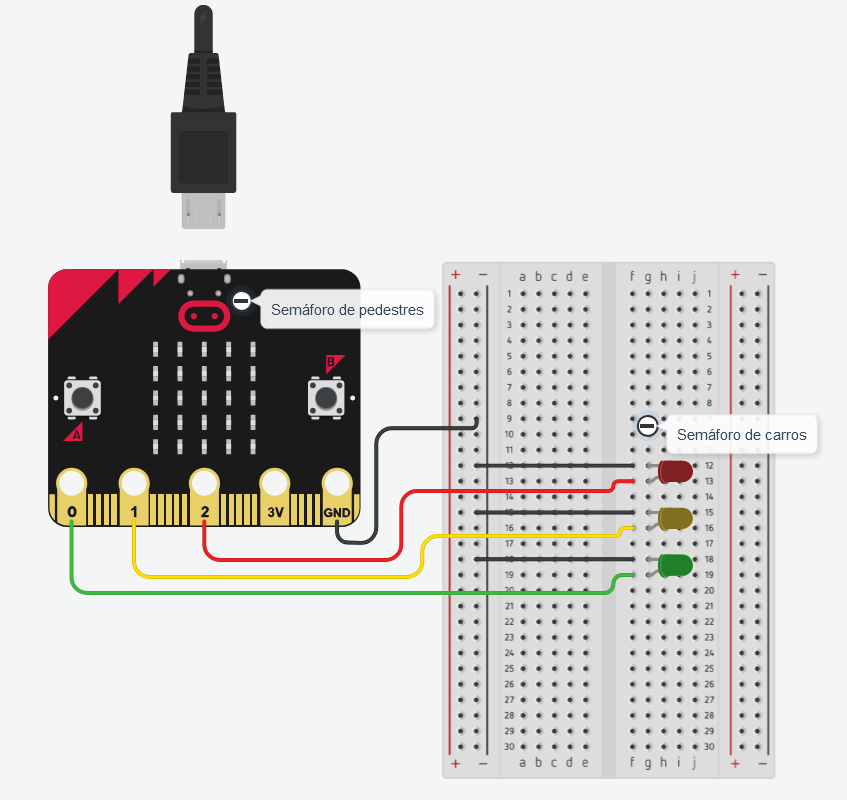

Circuito montado

Pinagem utilizada

  1. Pino P0: LED verde do semáforo de carros
    • Indica que os veículos podem seguir.
  2. Pino P1: LED amarelo do semáforo de carros
    • Indica a transição de “siga” para “pare”.
  3. Pino P2: LED vermelho do semáforo de carros
    • Indica que os veículos devem parar.

Simulador TinkerCad
