O que você vai ver neste post:
Preparando o botão de papelão
Para fazer nosso botão de papelão, precisaremos de:
- Papelão (quanto mais espesso, melhor);
- 1 rolo de papel higiênico;
- Cola quente;
- Elástico;
- Folha de alumínio;
- Jumper jacaré.
Primeiramente, baixe o gabarito (em PDF) e inicie os recortes nos papelões, conforme segue:
Para baixar o gabarito (em PDF) da estrutura da caixa do botão, clique aqui.
Vamos lá:

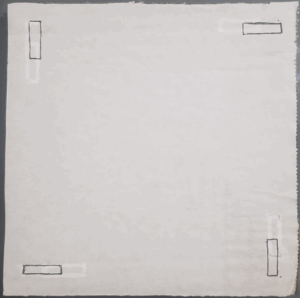

- Dois pedaços de papelão com dimensões de 15 cm x 15 cm, o primeiro será nossa base.

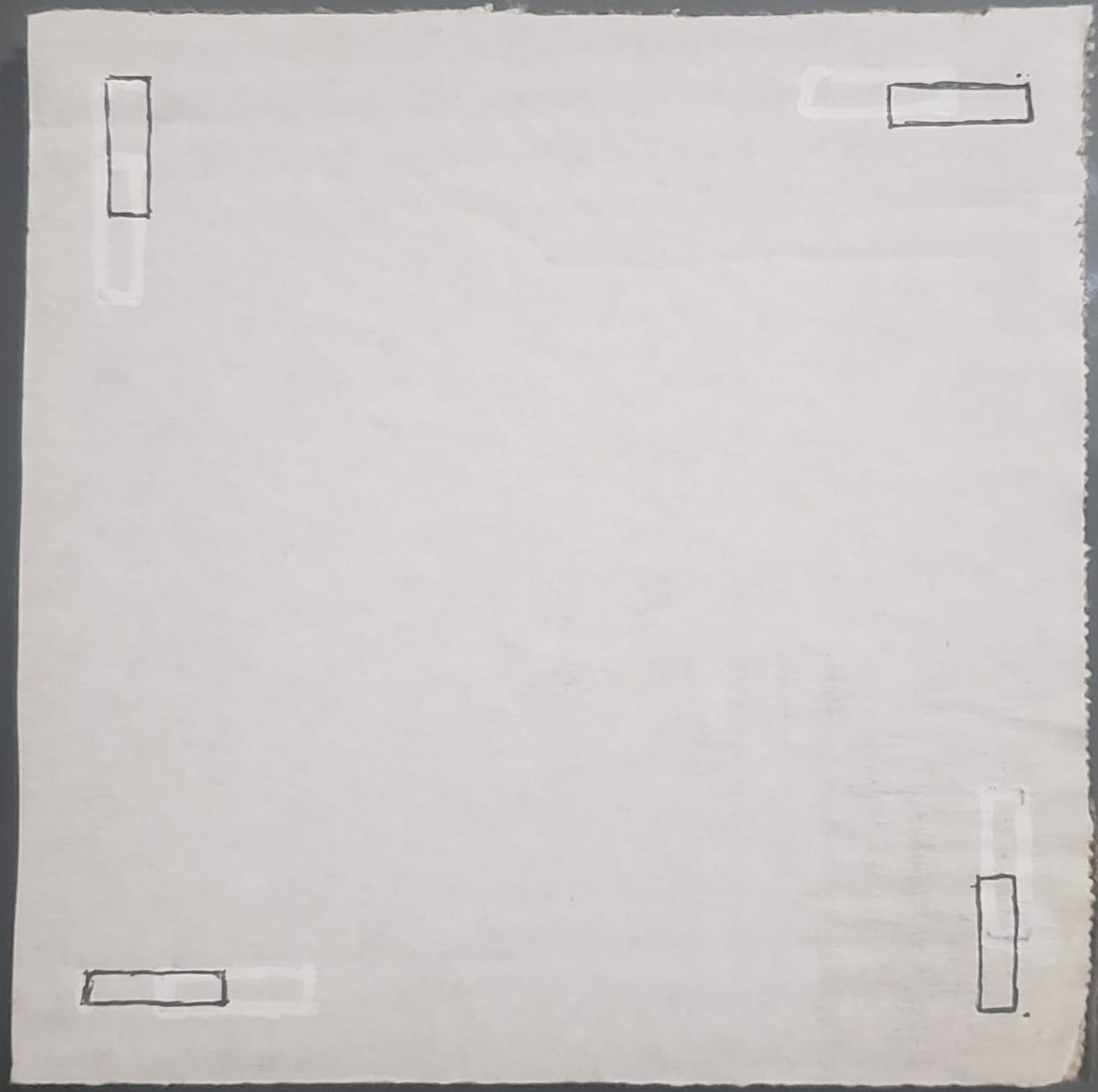

Antes

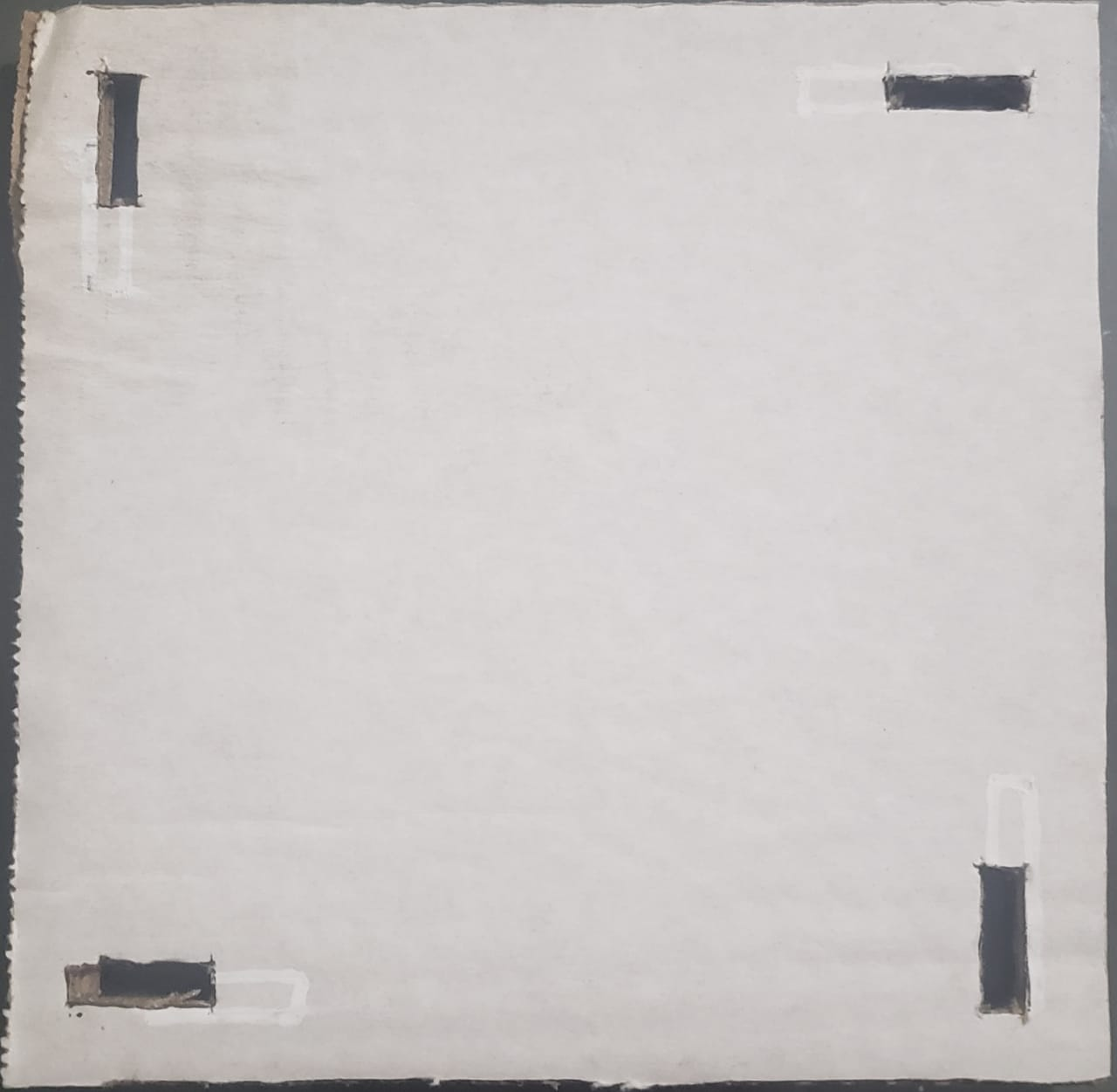

Depois

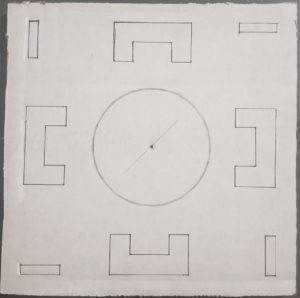

O segundo pedaço de papelão será o topo do corpo do botão

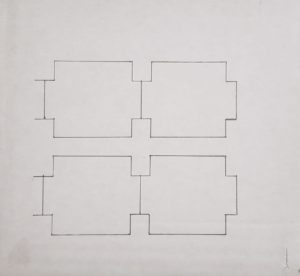

Vamos agora recortar os quatro suportes:

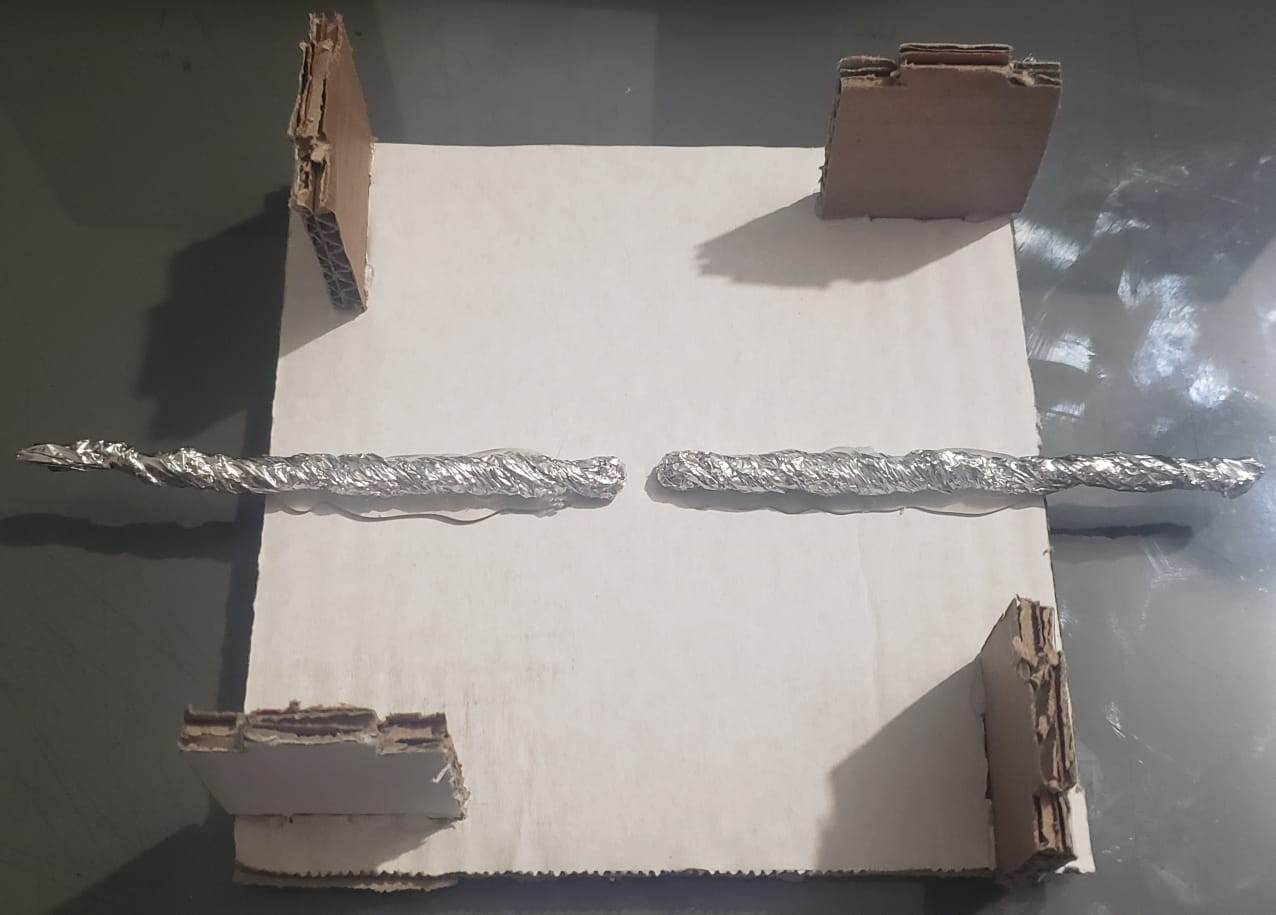

Enrolar dois pedaços de papel alumínio (fios condutores no nosso circuito) e colá-los na base , conforme segue:
Para que o condutor de alumínio fique bem fixo, utilize cola quente.
Aproveite também para colar todos os encaixes do nosso botão, com o intuito de reforçar a estrutura.

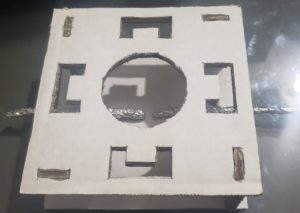

Colocar o topo e fechar o corpo do nosso botão:

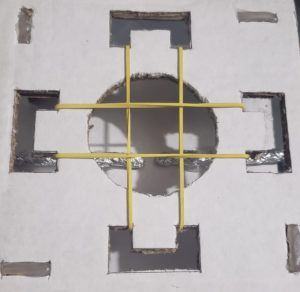

Agora, vamos colocar os elásticos na estrutura do corpo.
Pronto, vamos deixar o corpo do nosso botão um pouco de lado e focar agora no acionador.

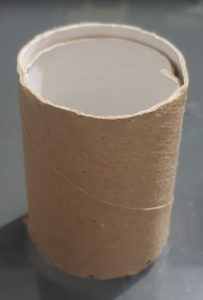

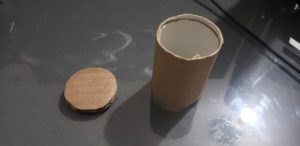

Cortar um rolo de papel higiênico ao meio e encaixar um dentro do outro:
Colocar uma metade do rolo dentro da outra servirá para reforçar essa estrutura.
Recorte dois círculos do mesmo diâmetro do rolo de papel higiênico .

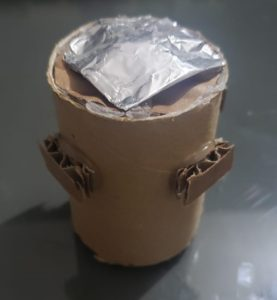

Feche ambos os lados do corpo do acionador. Para finalizar, vamos colar o papel alumínio em uma das extremidades e os limitadores nas laterais:

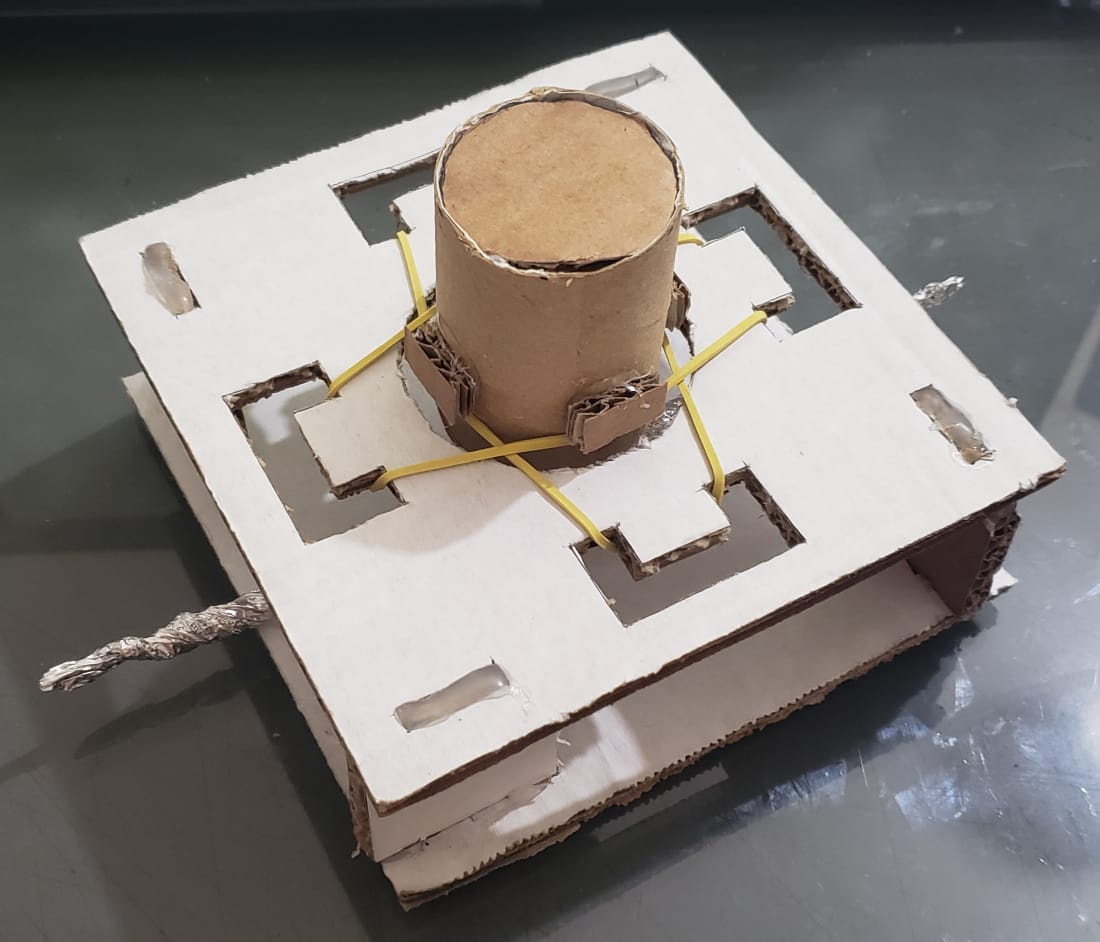

PRONTO!
Só falta unir as partes e se divertir com seu botão de papelão!
Atente-se para que os contatos alumínio estejam bem:
Conectando o botão ao computador
Para conectar nosso botão ao computar iremos precisar de uma placa Makey Makey. Com o intuito de não prolongar esse post, vou deixar uma recomendação de leitura do post: “Primeiros passos com o Makey Makey”. Para acessar esse post, basta clicar no link abaixo.
Para saber como dar os primeiros passos com o Makey Makey, clique aqui.

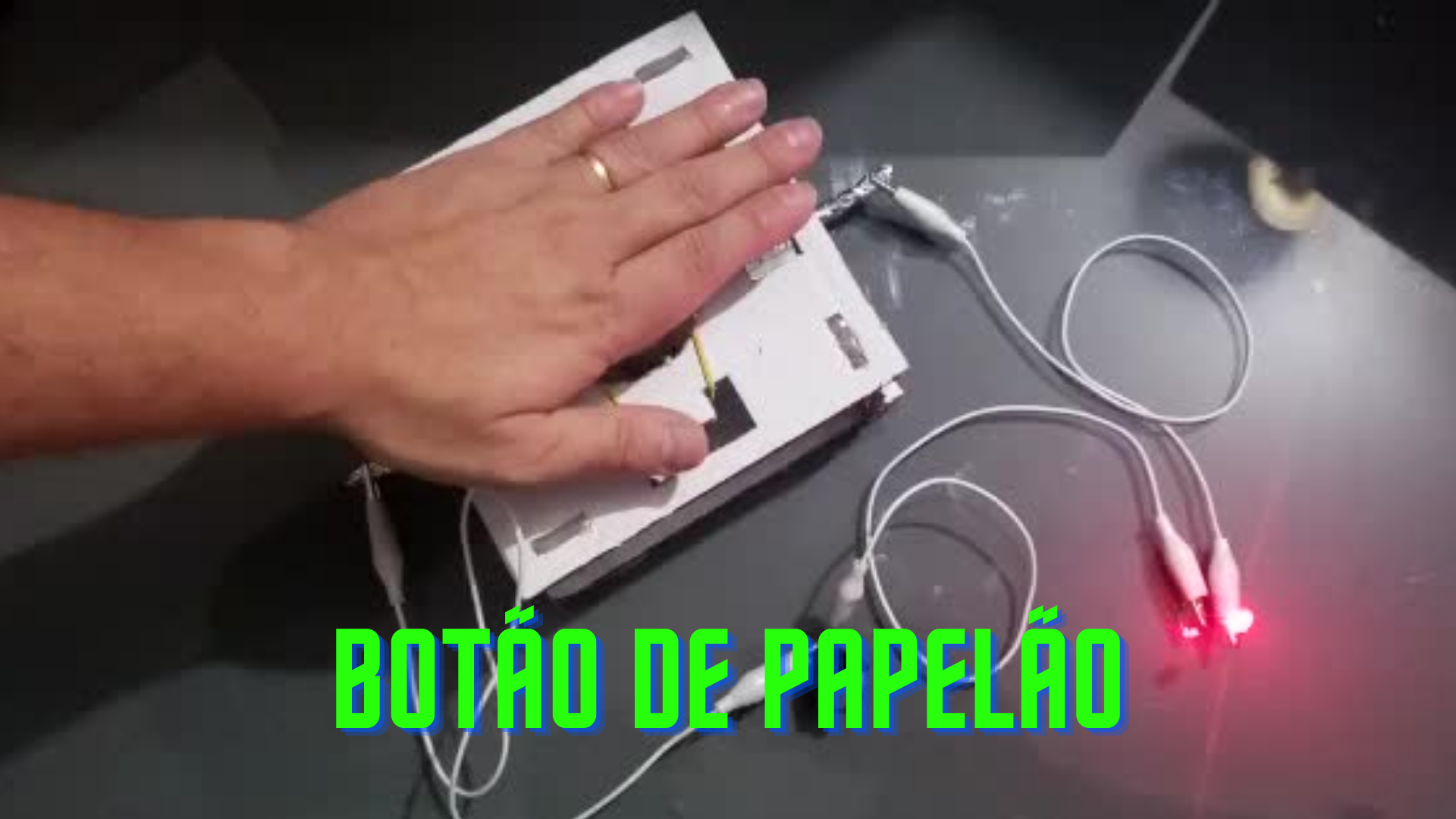

Resultado
Tudo pronto, é só garantir que o contato esteja funcionando bem e já podemos utilizar nosso botão em nossos circuitos!
E ai, gostou deste post?
Você acha que pode ser utilizado em quais projetos?
Deixe aqui seus comentários!
Como referenciar este post: Construindo um botão de papelão para circuitos eletrônicos (DIY). Rodrigo R. Terra. Publicado em: 27/5/2021. Link da postagem: (https://www.makerzine.com.br/educacao/construindo-um-botao-de-papelao-para-circuitos-eletronicos-diy/).
